新闻资讯
NEWS CENTER

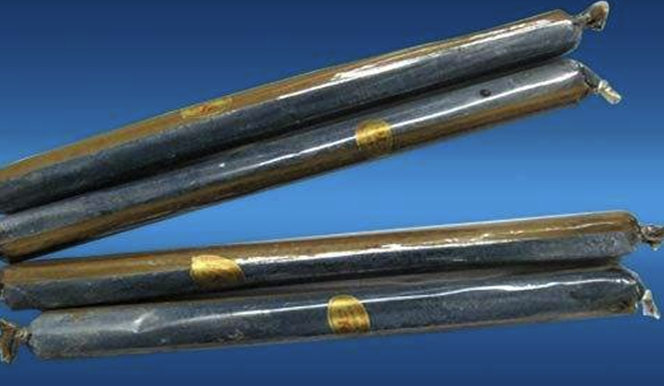

锚固剂生产中所需的主要原材料有固化剂，填充到中不起化学反应的各种矿物质填料，以及某些改善锚固剂性能的触变剂、膨胀剂、消泡剂等。
固化剂。针对的固化剂主要为有机过氧化物类，如过氧化苯甲酰、2，4―二氯过氧化苯甲酰、过氧化叔丁烷等。目前常用的为过氧化苯甲酰，俗称BPO和在超快速锚固剂中使用的2，4―二氯过氧化苯甲酰，俗称DC。两种引发剂外观均为白色粉末，干品极不稳定，摩擦、撞击、遇热或遇还原剂即能引起爆炸。为了贮存安全，一般加入25～30%的水。固化剂糊中的BPO含量严格讲是有.效氧含量，为固化剂糊的重要检测指标。有.效氧含量直接影响锚固剂的凝胶时间，特别在中速型号的锚固剂表现更明显，有.效氧含量越高，凝胶时间越快，但也有上限。在超快速锚固剂中必须通过DC来辅助。
加速剂(促进剂)。为加速固化反应，提高固化剂引发速度的少量化合物叫加速剂即促经剂。目前常用的促进剂为N，N―二甲基苯胺(简称DMA)，是由甲醇与苯胺在加压下由硫酸做催化剂制成。二甲基苯胺与过氧化苯甲酰配合使用，其冷固化速度快，效.果良好。中DMA掺量的多少直接影响锚固剂的凝胶时间，和固化剂配合，可以很方便的调整锚固剂的凝胶时间，满足所需要的指标。但DMA的掺量不是越大越好，一定的掺量后对凝胶时间影响不大，但是却会一定程度上降低锚固剂的强度指标，太少又分离不出足量的自由基，效.果同样不好。
填料。锚固剂中加入填料是十分必要的，它可以相对地减少用量，降低成本，可以调整稠度，增加触变性，防止在锚孔中外流，可以增加锚固剂密实度，降低收缩率，提高粘结可靠性，以及在快速固化过程中，能及时吸收化学反应产生的热量，防止产生热烈现象。选择的填料，应是不含水的惰性材料，并与、固化剂、加速剂不发生化学反应。许多矿物原料均可作为填料，如白云石粉、石英粉、石灰石粉、瓷粉、碳酸钙粉以及黄沙、小颗粒花岗岩、石灰石、石英石等。目前国内锚固剂厂家使用多的是石灰石，因为石灰石粉价廉质优，材料来源广泛。
触变剂。能使在静止时保持高粘度、不流动状态，在外力(如搅拌时)作用下又能变为流动性液体的化合物称为触变剂。常用触变剂有可溶性聚氯乙烯粉和活性二氧化硅。活性二氧化硅又叫白炭黑，有沉淀法生产和气相法生产两种。沉淀法生产的白炭黑在中的掺量应在2%以上，气相法生产的白炭黑一般1%甚至更低就能达到效.果，它的触变指数高。无论采用那种白炭黑，其在中的搅拌速度要求较高，搅拌速度越高，触变性能越好。触变剂主要用于较稀锚固剂，以防止锚孔中外流，在一般锚固剂中还可防止贮存期间填料的沉淀、分层现象。
此外，根据锚固剂用途与配方的不同，必要时，可掺加防收缩的膨胀剂，如聚苯乙烯颗粒，还可掺加消除搅拌时产生大量气泡的消泡剂，如硅烷等。
